功能敘述 :
● 當清除控制〝CLR〞為1時，D之資料及FO0均清為0，其它輸入信號均無效。
● 當清除控制〝CLR〞為0時，則允許位移動作。當位移控制〝EN〞=1或由0→1（P 指令）時將D之?dāng)?shù)據向左或向右位移一位（方向由位移方向〝L/R〞之輸入來控制，1為左移，0為右移）。而位移所擠出之位則送到FO0去（此位在左移時為MSB，右移時為LSB）。而位移所空出之位置（左移為LSB，右移為MSB）則以填補位〝INB〞輸入之狀態填補之。

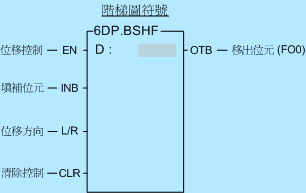

| 功能方塊圖 | 操作數 |
|
|
D：位移之緩存器號碼。 |
