水塔液位自動控制

2015-6-30 9:41:53 人評論 次瀏覽 分類：永宏應用案例

【控制要求】
  1. 水塔水位上升超過上限傳感器（ X0）時，水位異常警報燈（ Y10）報警，并進行泄水動作。
  2. 水塔水位下降低于下限傳感器（ X1）時，水位異常警報燈（ Y11）報警，并進行灌水動作。
  3. 100秒后，水位上限傳感器 X0仍為ON，則機械故障報警燈報警。
  4. 100秒后，水位下限傳感器 X1仍為ON，則機械故障報警燈報警。
5.水位處于正常水位時，所有報警燈熄滅和泄水及灌水閥門自動被復位?！驹f明】

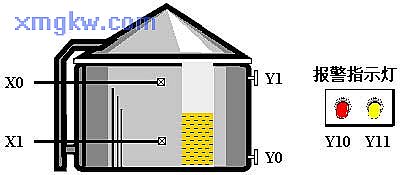

PLC 元件 控制說明
X0 水位上限傳感器：水位高于此處時， X0狀態為ON
X1 水位下限傳感器：水位低于此處時， X1狀態為ON
Y0 水塔泄水閥門
Y1 水塔灌水閥門
Y10 水位異常報警信號
Y11 機械故障報警信號

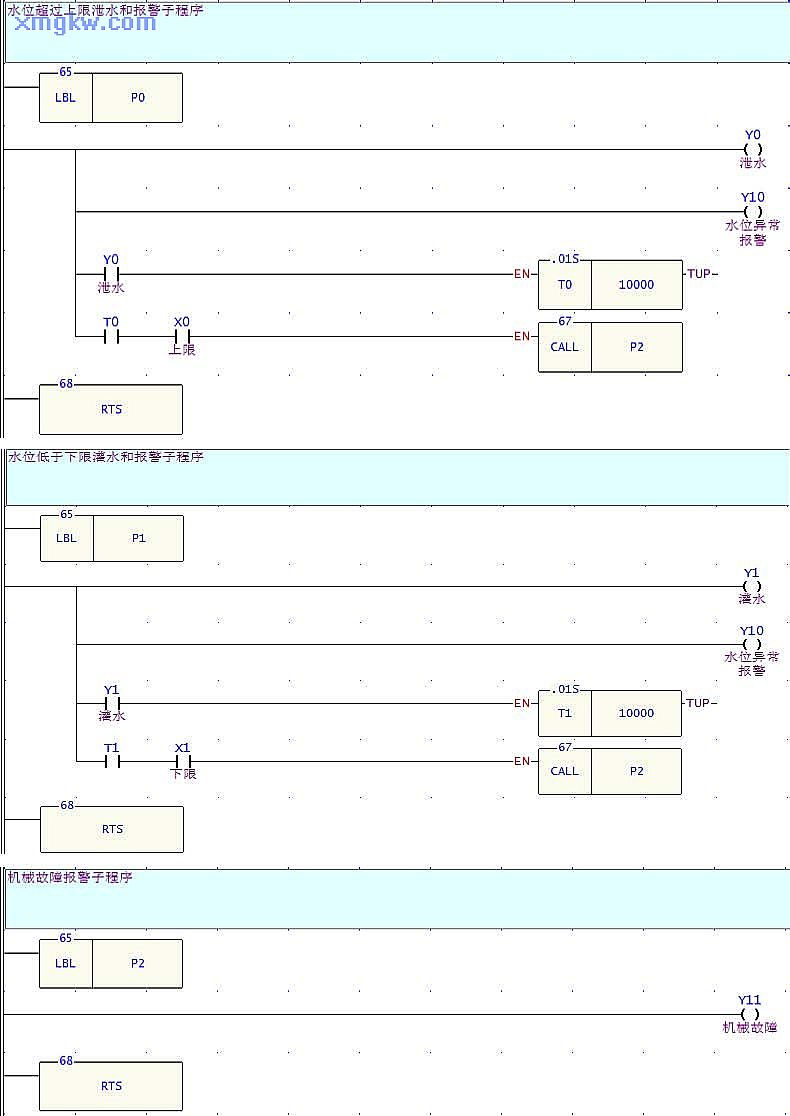

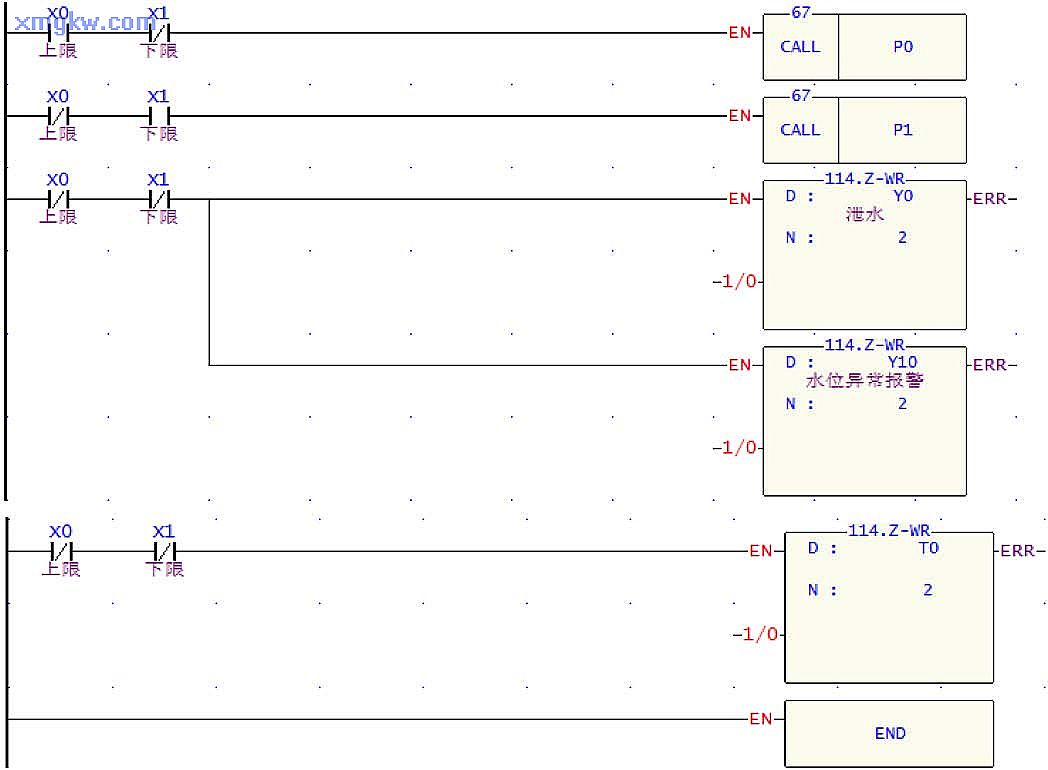

【控制程序】主程序

副程序

【程序說明】
  1. 當水位超過上限時， X0=ON，CALL P0指令被執行，執行子程序 P0，線圈 Y0和Y10都為ON，進行泄水動作并且水位異常報警燈報警，直到 X0變?yōu)镺FF，即水位低于上限水位時，才停止執行子程序 P0。
  2. 當水位低于下限水位時， X1=ON，CALL P1指令被執行，將跳轉到指針 P1處，執行 P1子程序，線圈 Y1和Y10都為ON，進行灌水動作并作水位異常報警，直到 X1變?yōu)镺FF，即水位高于下限水位時，才停止 P1子程序。
  3. P0和P1子程序中嵌套了 CALL P2子程序，如果進行泄水動作 100秒，但水位上限傳感器仍為 ON，則執行P2子程序， Y11線圈導通，機械故障指示燈報警。
  4. 同樣，如果進行灌水動作 100秒，但水位下限傳感器仍為 ON，則執行 P2子程序， Y11線圈導通，機械故障指示燈報警。
  5. 如果水塔處于正常水位，即 X0和X1都為OFF，則Z-WR指令執行， Y0、Y1、Y10、Y11、T0、T1 都被復位，泄水和灌水閥門和報警燈都不動作。
