條件控制回路

2015-6-30 15:54:50 人評論 次瀏覽 分類：永宏應用案例

【控制要求】
谷物出倉，必需輸送帶馬達 (Y0)先開啟運行，倉底閥門 (Y1)才能開啟，否則會造成堵料的問題。【組件說明】
PLC 軟元件 控制說明
X0 輸送帶馬達啟動按鈕：按下時， X0狀態為 ON
X1 倉桶底端閥門開啟按鈕：按下時， X1狀態為 ON
X2 輸送帶馬達停止按鈕：按下時， X2狀態為 ON
X3 倉桶底端閥門關閉：按下時， X3狀態為 ON
Y0 輸送帶馬達
Y1 倉桶底端閥門

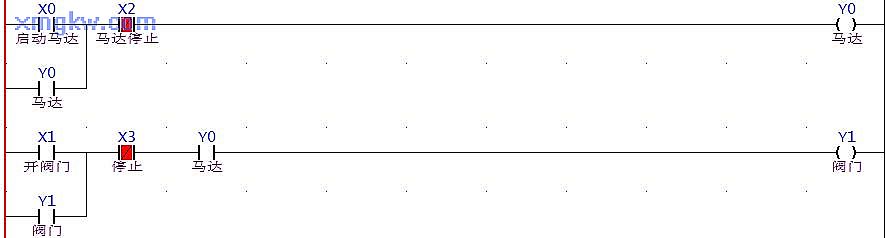

【控制程序】

【程序說明】
  1. 本程序是一個條件控制回路的典型應用，按下供輸送帶啟動按鈕時， Y0=ON，輸送帶啟動。
  2. 輸送帶必須運轉，才能打開放料閥門 Y1=ON (否則會造成堵料 )。
